升降横移类停车设备的分类及防护措施

随着城市经济快速发展，城市拥挤，停车难等问题也继而产生，机械式立体停车设备做为朝阳产业为解决停车难这一难题孕育而生，而市场上立体停车设备占有量比较高的种类为升降横移类停车设备，这种类型的立体停车设备对场地的适应能力较强，对土建需求较低，可建在户外，也可建在大厦的地下室，建设规模可大可小，可以按照不同的地形和空间进行任意组合、排列，空间使用率高，设备安全可靠，存取车便捷，使用，维护简便，价格较低。

升降横移类停车设备是采用以载车板升降或横移类的方法存取车辆的设备， 升降横移类停车设备有多种类型可适用不同场地的需求，主要分类有：

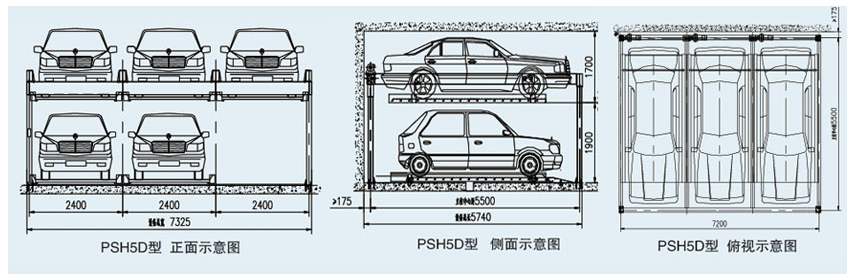

PSH5D二层升降横移采用以载车板升降或横移存取车辆。每一停车位均有载车板，上层载车板只做升降运行，地面层载车板只做横移运行。地面层留有一个空位，空位可随着载车板的横移而左右变换，使对应干下层空位的上层载车板下降至地面，从而使车辆驶进或驶出停车位。对于下层载车板，车辆可直接驶进或驶出停车位。

PSH三层升降横移类顶层车板上下升降，最底层车扳左右水平横移，中间层车板既可左右横移叉可上下升降，通过连续不断互换空位，完成车辆存取。

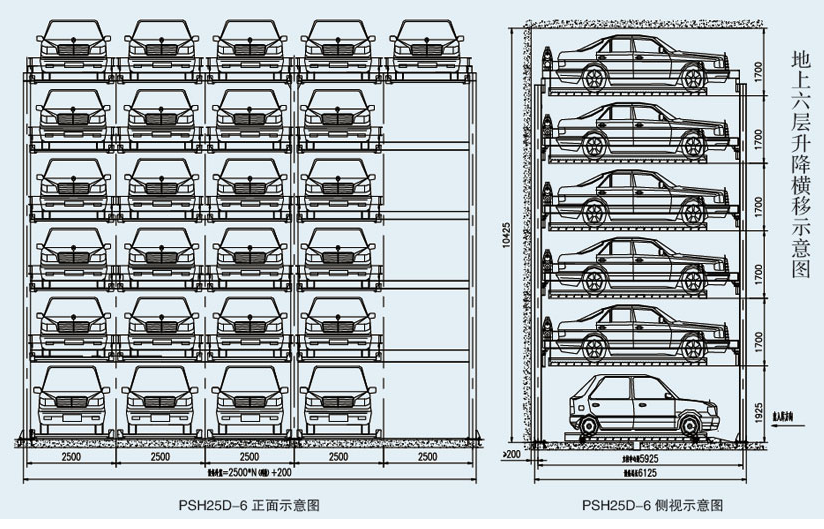

PSH二---九层升降横移类设备采用载车板升降或横移存取车辆。每一停车位均有载车板．顶层载车板只做升降运转，中间层载车板既可以横移又还可以升降，地面层载车板只做横移运行。中间层和地面层各留1个空位，空位可随着载车板的横移而左右切换，使对应于中间层和空位的顶层或中间层载车板下降至地面，进而使机动车辆驶进或驶出泊位。对于地面层载车板，车辆可直接驶入或驶出停车位。

PSH负一正二升降横移类设备分为上、中、下三层，其中地上两层，地下一层，为负一正二布局。中层设一空车位，做为交换车位。上、下两层车位可自动升降，中层车位可自动横移。中层车位与地面等平。可直接存取车辆：存取上、下层车辆时，该车位相匹配的中层车位横移至交换车位，该车位上、下形成一个升降通道使该车为实现上下存取车辆的升降动作，当该车位运行到地面时即可实现车辆存取。

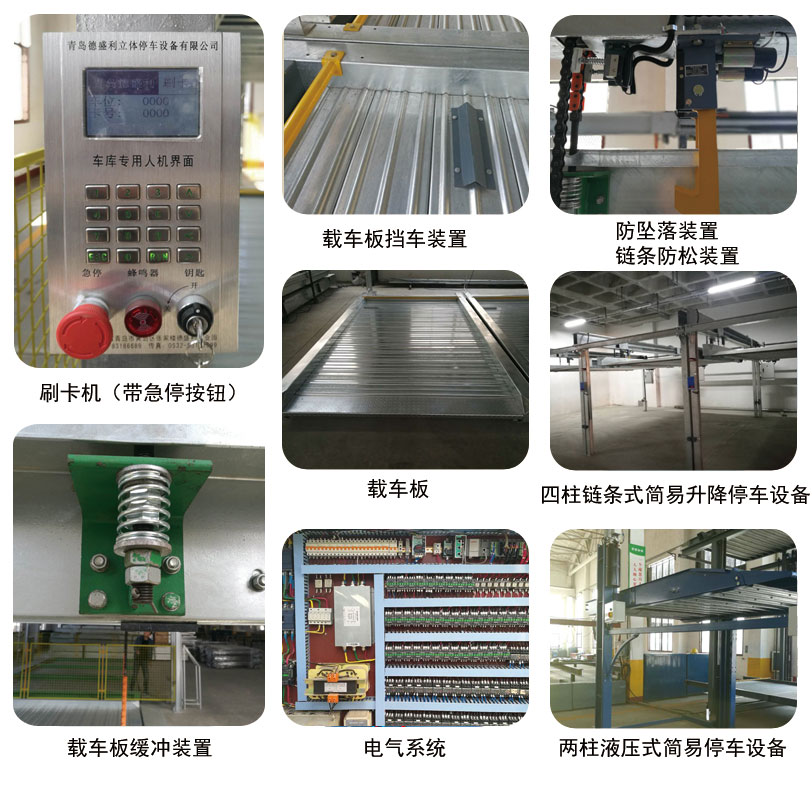

升降横移类立体停车设备通常配有下列安全防护具体措施。

1、紧急按钮装置，在发生异常情况时能使停车设备立刻停止运行，紧急停止开关一般设置在操作装置上，按钮为红色。

2、人车误进检测设备，在停车设备运作时，能预防人、车误进的装置，通常选用光电开关开关或栅栏。

3、防坠落装置，当载车板上升到位后，为防止载车板因故突然坠落而设置的防护装置。防坠落装置一般采用挂钩形式，驱动方式有电磁铁驱动和机械驱动两种。

4、车辆阻车装置，在载车板适当位置上装设高度25mm以上的阻车装置或其他有效的类似装置。

5、松绳（链）检测装置，

6、警示装置，发生故障时，设备立即停止运行并声光报警。

7、电机短路、缺相、过载保护装置，汽车车长检出装置一般是光电开关，当超过适停车辆长度时，使设备不运转或报警。

8、各种越限、极限开关保护装置，当限位开关出现故障时，上方的超限位开关能够使设备停止运转，起超限保护作用。

9、警示标语。
